低煙無鹵阻燃通信電纜

　　用 途

　　本產品是為市內通信網而設計的市內通信電纜，主要用于傳輸音頻、150KHz及以下的模似信號和2048kbit/s及以下的數字信號。在一定條件下可用于傳輸2048kbit/s以上的數字信號。適用于城市、近郊及廠礦局部區域的電信線路中，電纜的工作環境溫度為-30～+60℃，敷設環境溫度不低于-5℃。

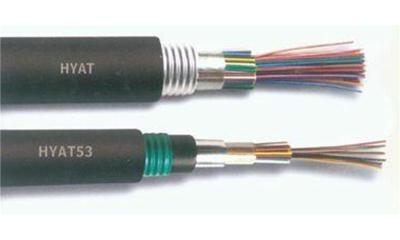

　　電纜型號表示方法

　　1）絕緣的類型與代表符號

　　Y--實芯聚烯烴絕緣

　　YF--泡沫聚烯烴絕緣

　　YP--泡沫/實芯皮聚烯烴絕緣

　　2）金屬屏蔽帶的類型與代表符號

　　A--涂塑鋁帶粘結屏蔽聚乙烯護套

　　3）結構特征符號及表示意義

　　T--石油膏填充

　　C--自承式

　　4）電纜外護層形式與代表符號

　　23--雙層鋼帶繞包鎧裝聚乙烯護層

　　53--涂塑鋼帶縱包鎧裝聚乙烯護層

　　產品型號及名稱（表1）

　　電纜規格（表2）

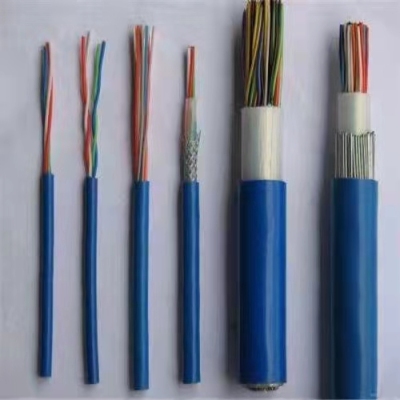

　　電纜結構說明

　　1、導體:導電線芯標稱直徑為0.32，0.4，0.5，0.6，0.7，0.8，0.9mm的軟銅線。

　　2、采用實芯聚烯烴、泡沫聚烯烴或泡沫實芯皮聚烯烴絕緣。

　　3、線對:由a、b兩根不同顏色的絕緣線芯絞合成線對。

　　4、纜芯結構:絞合線對組成12、13子單位，25對基本單位，50對、100對和200對超單位。單位外疏繞標志色帶。纜芯通常由一個或多個單位組成。

　　5、填充物（僅用于填充型電纜）；纜芯間隙填充阻水化合物。

　　6、綜合護層:纜芯外縱包一層雙面涂塑復合鋁帶作屏蔽，并在其外面擠包一層黑色低密度聚乙烯，共同形成擋潮護套層。

　　7、自承式電纜:采用8字形擠出模具，對自承鋼索與鋁塑縱包纜芯同時擠塑。

　　8、鎧裝（適用于鎧裝電纜23、22、53型）；在綜合護層外繞包兩層鍍鋅鋼帶（適用于23、22型電纜）或縱包一層涂塑鋼帶（適用于53型電纜）。

　　9、外護（適用于鎧裝電纜23、22、53型）:在鎧裝層上擠塑一層聚乙烯或聚氯乙烯。

　　10、可根據用戶要求提供防防鼠、白蟻、耐化學藥品及阻燃等功能電纜。
