　　單向煤流檢測裝置LLQ-IIP67為門式結構，主要用于帶式輸送機輸送物料的監測，可控制自動灑水除塵，順序起動控制、超載報警等。適用于冶金、煤炭、電力、化工、交通等行業輸送散狀物料輸送機料流的監測。

　　一、使用注意事項:

　　1、對于膠帶較寬、帶速較高時采用門式支架安裝。

　　2、如膠帶較窄、速度較低時可采用單臂式支架；

　　3、采用鏈球與物料接觸減少了物料對檢測器的直接沖擊，延長了使用壽命；

　　4、若選用單臂式支架架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼.

　　二、概述:

　　料流開關用于對膠帶運輸機輸送物料的檢測，可發出有載運行信號。如與灑水裝置連接，可實現對物料的自動灑水功能本裝置也可適用于雙向運行的膠帶機。

　　三、工作原理:

　　本檢測裝置采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉時把檢測器頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，檢測器安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。

　　當觸板擺至0～30°時輸出——輕載開關信號

　　當觸板擺至30～60°時輸出——滿載開關信號

　　當觸板擺至60～90°時輸出——超載開關信號

　　四、結構特性:

　　1、適用于膠帶較窄、帶速較慢的傳送帶檢測；

　　2、對于膠帶較寬、帶速較高時采用門式支架安裝；

　　3、如膠帶較窄、速度較低時可采用單臂式支架；

　　4、采用鏈球與物料接觸減少了物料對檢測器的直接沖擊，延長了使用壽命；

　　5、若選用單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；

　　6、鑄鋁外殼，重量輕、硬度高；

　　7、采用行程開關，使用壽命長。

五、主要技術指標:

料流檢測儀/料流檢測器|LLQ-I IP67觸點數量常閉 1 常開 1料流檢測儀/料流檢測器|LLQ-I IP67觸點容量 AC 220V 3A料流檢測儀/料流檢測器|LLQ-I IP67動作角度 0∽90o觸板初始位置垂直膠帶面，雙向動作結構形式單臂立式結構復位方式重垂復位使用環境 -25 + 65oC 三防戶外絕緣電壓 AC 1000V 試驗1分鐘

產品型號	LLQ-I IP67	LLQ-I IP67
開關觸點數量	3常開	1常開、1常開
接點容量	AC 380V 3A
復位方式	自動復位
工作環境	相對濕度:≤90％（25℃）工作溫度:-30～+40℃
外殼材料	鑄鋁
相對濕度	≤90％（25℃時）
工作溫度	－30 ＋40
動作角度	1級:5~ 10°2級:20~ 30°，3級:40 ~50°，極限角度70°。單向	±20 雙向
防護等級	IP65
重量（kg）	12～15公斤

　　六、結構性能與工作原理:

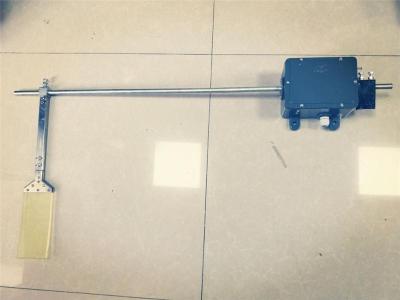

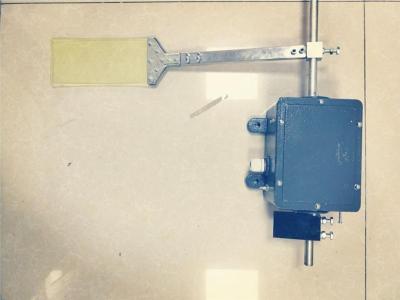

　　本檢測儀為門式結構，安裝在輸送機上部，見圖1。本檢測儀由擺桿、回轉軸、開關盒、支架等組成，見圖2。

　　1．LLQ-I IP67型料流檢測器工作原理

　　擺桿處于靜止時與輸送帶垂直。擺桿下部安有觸板，為單向動作。當有物料通過時，擺桿被物料推動發生偏轉。

　　當偏轉達到5－10°時，開關動作，發出有載信號；

　　當偏轉20－30°時發出重載信號，

　　當偏轉40－50°時，發出超載信號。

　　根據輸出信號情況可便于人員了解帶式輸送機載荷情況及自動進行控制灑水除塵系統工作，或為作為輸送系統的程序控制使用。

　　2．LLQ-I IP67型料流檢測器工作原理

　　本檢測器具有常開、常閉兩組開關觸點。擺桿處于靜止時與輸送帶垂直。擺桿下部安有觸板，為雙向動作。當有物料通過時，擺桿被物料推動發生偏轉。當偏轉角度大于20°時，行程開關動作輸出一組開關信號，根據輸出信號情況可便于人員了解帶式輸送機載荷情況及自動進行控制灑水除塵系統工作，或為作為輸送系統的程序控制使用。

　　圖1 擺桿動作方向

　　七、安裝與調試:

　　5.1機械安裝

　?。?）本機帶有支架、橫梁、開關盒和擺桿。支架通過螺栓或焊接在帶式輸送機中間

　　架的槽鋼上，見圖2

　　圖2 外形示意圖

　?。?）橫梁上裝上開關盒，將開關盒和軸承座固定在支架上。擺桿應轉動靈活；

　?。?）當在傾斜的上行帶式輸送機上放置該料流檢測時，當完成上述工作后，應調整擺桿在靜止狀態（零位）時垂直于輸送帶，并將其緊固在橫梁上。同時應限制擺桿在零位反向旋轉；

　?。?）擺桿長度可調，應保證距輸送帶面有20＝30mm的距離，對傾斜的下行帶式輸送機上放置該料流檢測時可適當減少。

　　5.2電氣安裝

　　LLQ-I型料流檢測器出線口帶1米4×0.752的電纜。

　　1、2為有載，1、3為重載，1、4為超載。1為紅線、2為黃線、3為黑線、4為蘭線。
